Korkea - paine HDPE -putken sovitus

Erityyppiset HDPE -putkilaitokset ja niiden käyttö

Korkeaa - tiheyspolyeteeniä (HDPE) putkilaitteita käytetään laajasti vesihuolto-, kaasun jakautumisessa, kastelussa, jätevesissä ja teollisissa sovelluksissa niiden kestävyyden, korroosionkestävyyden ja sopeutumiskyvyn vuoksi. Nämä liittimet ovat erilaisia ​​muotoja ja kokoonpanoja, jotka yhdistävät, ohjataan tai säätelevät nestevirtausta putkistojärjestelmissä. Erityyppisten HDPE -kiinnitysten ja niiden erityisten sovellusten ymmärtäminen auttaa insinöörejä, urakoitsijoita ja asentajia valitsemaan oikeat komponentit luotettavan järjestelmän suorituskyvyn saavuttamiseksi.

1) kyynärpäät: Virtauksen suunnan muuttaminen

HDPE -kyynärpäätovat yksi yleisimmistä varusteista, joita käytetään putkilinjan suunnan muuttamiseen. Saatavana vakiokulmissa, kuten 45 asteessa, 90 asteessa ja joskus mukautetuissa asteissa, kyynärpäät auttavat luomaan sileitä siirtymiä putkistoasetteloissa. Ne minimoivat painehäviöt ylläpitämällä jatkuvia virtauskuvioita samalla, kun muuttavat esteiden ympärille. Kunnallisissa vesiverkoissa ja maatalouden kastelujärjestelmissä kyynärpäät varmistavat, että putkistot voivat mukautua vaihteleviin maisemiin vaarantamatta hydraulista tehokkuutta. Molemmat injektiot - valettuja että valmistettuja kyynärpäitä käytetään putken halkaisijasta riippuen.

2) Tees ja ristit: Putkilinjan haarautuminen

HDPE -paidaton suunniteltu jakamaan tai yhdistämään virtaus. Tavallisessa TEE: ssä on yksi sisääntulo ja kaksi poistoa 90 astetta, mikä tekee siitä ihanteellisen haaralinjojen luomiseen vesihuoltojärjestelmiin tai jakeluverkkoihin. Variantit, kuten vähentävät tees, yhdistävät eri halkaisijan putket, tarjoamalla joustavuutta monimutkaisissa verkoissa.Ristivarusteet, missä on neljä yhteyspistettä, käytetään erikoistuneemmissa sovelluksissa, kuten kastelujärjestelmissä, joissa vaaditaan useita myyntipisteitä. Sekä paidat että ristit ovat kriittisiä maatalouden kokoonpanoissa, palontorjuntaverkoissa ja teollisuuden nesteen siirtojärjestelmissä.

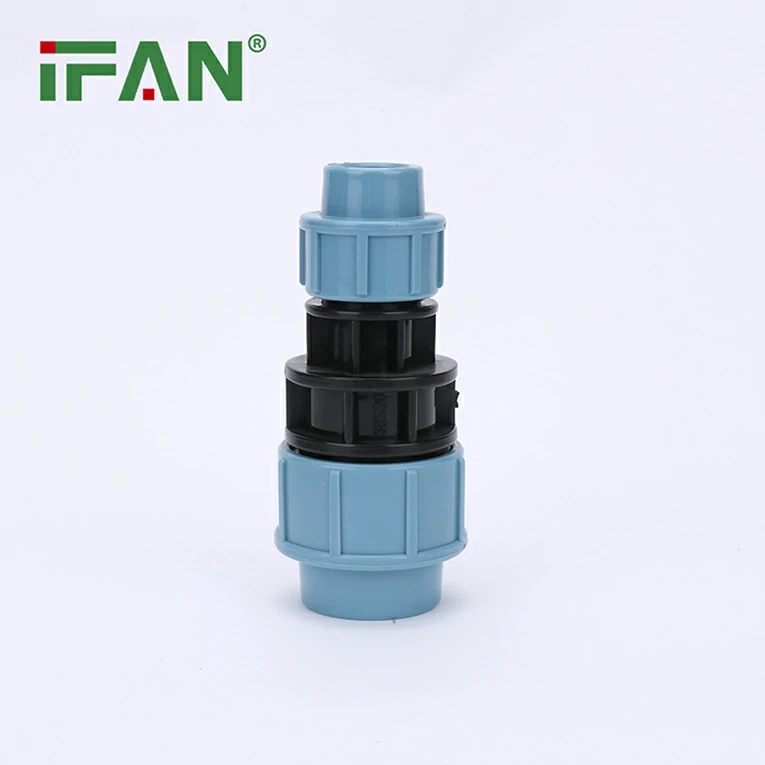

3) Kytkimet ja pelkistimet: kytkentä ja siirtyminen

Kytkimet(nimeltään myös suorat liittimet) Liity kahteen saman halkaisijan HDPE -putkeen varmistaen jatkuvuuden pitkillä putkilinjalla. Niitä on saatavana vakiona - fuusio, pistorasia - fuusio tai sähköfuusiokuvio.VähentyneetToisaalta käytetään eri halkaisijoiden putkien kytkemiseen. Konsentriset pelkistimet ylläpitävät keskeisen linjan, kun taas eksentriset pelkistimet estävät ilmataskut korvaamalla yhteyden. Nämä varusteet ovat välttämättömiä pumppuasemilla, käsittelylaitoksissa ja teollisuuslaitoksissa, joissa paineen tasapainottaminen ja virtauksen hallinta ovat kriittisiä.

4) Laippasovittimet ja tynkä päät: kytkeminen venttiileihin ja laitteisiin

Kun HDPE -putkien on kytkettävä pumppuihin, venttiileihin tai metalliputkiin,laippasovittimetjatynkä päättyykäytetään yleisesti. Nämä varusteet mahdollistavat turvallisen siirtymisen HDPE -järjestelmien ja mekaanisten laitteiden välillä ruuvien laippojen kautta. Stub -päät sulatetaan HDPE -putkeen, kun taas löysät teräksen taustarenkaat tarjoavat pultinlujuuden. Tämä järjestely mahdollistaa purkamisen ja ylläpidon, mikä tekee siitä ihanteellisen vedenkäsittelylaitoksille, kemianteollisuudelle ja järjestelmille, jotka vaativat usein tarkastuksia tai korvauksia.

5) Päätykorkit ja satulat: sulkeminen ja haarautumisratkaisut

Päätykantaovat yksinkertaisia ​​varusteita, joita käytetään HDPE -putkistojen päiden sulkemiseen joko väliaikaisesti testauksen aikana tai pysyvästi linjan päättäessä. Ne ovat välttämättömiä hydrostaattisessa painetestauksessa, jossa vaaditaan suljettu järjestelmä.Satulavarusteet, mukaan lukien napauttavat satulat ja sähköfuusiotutkimukset, käytetään haarayhteyksien luomiseen leikkaamatta tai purkamatta pääputkistoa. Ne puristuvat putken seinään ja tarjoavat turvallisen poistoaukon, jota käytetään laajasti kastelu-, kaasun jakelu- ja kuntien vesihankkeisiin.

6) Erikoistuneet sähköfuusiot

Sähköfuusio (EF) -varusteet, kuten kytkimet, kyynärpäät, paidat ja satulat, sisältävät sulautettuja vastusjohtoja, jotka sallivat putkien yhdistämisen levittämällä ohjattua sähkövirtaa. Tämä tekniikka varmistaa luotettavan, vuodon - vapaat liitokset, jopa rajoitetuissa tiloissa tai joissa tavanomaiset fuusiomenetelmät ovat vaikeita. EF -liitososat ovat erityisen hyödyllisiä kaasunjakelujärjestelmissä, juomavesiputkistoissa ja kaivottomissa asennuksissa, joissa turvallisuus ja luotettavuus ovat kriittisiä.

Johtopäätös: oikean asennuksen valitseminen jokaiselle sovellukselle

HDPE -putkenvarusteet ovat muodoltaan ja toimintoja monipuolisia, joista kukin on suunniteltu vastaamaan tiettyjä järjestelmävaatimuksia. Kyynärpät auttavat navigoimaan suuntamuutoksia, tees ja ristit mahdollistavat haarautumisen, kytkimet ja pelkistimet tarjoavat siirtymiä, kun taas laippasovittimet yhdistävät putkilinjat laitteisiin. Päätykorkit varmistavat asianmukaiset sulkemiset, ja satulat tarjoavat joustavia haarayhteyksiä. Sähköfuusiovarusteet lisäävät edelleen luotettavuutta kriittisissä sovelluksissa. Ymmärtämällä erityyppisiä HDPE -liitoslaitteita ja niiden käyttöä, insinöörit ja urakoitsijat voivat rakentaa tehokkaita, vuotoja - ilmaisia ​​ja pitkiä - kestäviä putkistoverkkoja, jotka sopivat veteen, kaasu- ja teollisuusinfrastruktuureille.
